セットアップの設定

「設定」タブには、Blackmagic Pocket Cinema Camera 4Kの識別設定、ソフトウェアバージョン、ファンクションボタンの設定、録画やモニタリングに直接リンクしていないその他のカメラ設定が含まれています。このメニューには4つのページがあり、LCDタッチスクリーンの端にある矢印をタップするか、左右にスワイプすることができます。

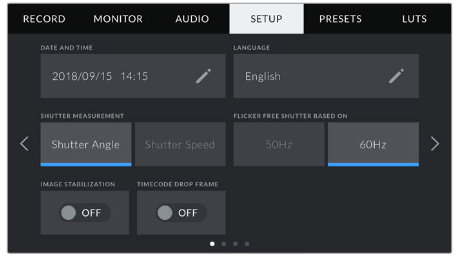

セットアップの設定ページ1

Blackmagic Pocket Cinema Camera 4Kの「設定」タブの最初のページには、次の設定が含まれています。



日付と時刻

Blackmagic Pocket Cinema Camera 4Kの日付と時刻を設定するには、「日付と時刻」の設定をタップします。

日付形式は年、月、日で、時刻形式は24時間です。 Blackmagic Pocket Cinema Camera 4Kの日付と時刻は、外部のタイムコードソースが接続されていない場合でも時刻のタイムコードに使用されます。

言語

Blackmagic Pocket Cinema Camera 4Kのメニューとステータステキストの言語を変更するには、[言語]設定をタップします。現時点では英語のみが英語で提供されていますが、今後のソフトウェア更新についてはさらに多くのプログラムが予定されています。

シャッター計測

この設定を使用して、シャッター情報を「シャッターアングル」として表示するか、または’シャッター速度’。

シャッター角を使用する場合、シャッターはフレームレートに準拠していることに言及することは重要です。たとえば、使用するフレームレートに関係なく、180度で同じモーションブラーが生成されます。

ただし、シャッタースピードを使用する場合、シャッターにはフレームレートとは無関係に決定される絶対値が与えられますので、フレームレートを変更すると結果が異なります。

例えば、24フレーム/秒で撮影する場合、1/48秒のシャッタースピード
180度のシャッター角に相当する快適なモーションブラーを生成します。フレームレートを48フレーム/秒に変更すると、シャッター速度の1/48が同じモーションブラーを提供しなくなり、360度のシャッター角に相当します。この例では、フレームレートを48fpsに変更すると、シャッタースピードを1/96秒に変更して、180度シャッターアングルと同じ効果を出す必要があります。

フリッカーフリーシャッター

この設定を使用して、Blackmagic Pocket Cinema Camera 4Kがフリッカーフリーシャッター設定を計算するために使用する主電源周波数を変更します。

ライトの下で撮影するときは、シャッターがフリッカーの視認性に影響します。 Blackmagic Pocket Cinema Camera 4Kは、現在のフレームレートのフリッカーフリーシャッター値を自動的に計算し、最大3つのシャッター値を提示します。シャッター値は、それらのライトを駆動するために使用されるローカル電源の周波数の影響を受けます。ほとんどのPAL諸国では、この周波数は50Hzですが、NTSC諸国では通常60Hzの電力が使用されます。あなたの地域に適した周波数を設定するには、「50Hz」または「60Hz」をタップします。

注記 フリッカーフリーのシャッター値を使用していても、さまざまな光源の特性がフリッカを引き起こす可能性があります。連続光を使用しない場合は、テスト撮影をおすすめします。

画像安定化

物理的なスイッチなしでレンズの画像安定化を有効または無効にするには、[画像安定化]オプションを使用します。

タイムコードドロップフレーム

29.97と59.94のNTSCプロジェクトフレームレートを使用する場合、ドロップフレームタイムコードを使用するには、 ‘タイムコードドロップフレーム’オプションを使用します。ドロップフレームタイムコードは、設定された間隔でタイムコードから少数のフレームをスキップします。これにより、NTSCフレームレートでフレーム数が1秒間でなくても、プロジェクトのタイムコードが正確に保持されます。

セットアップの設定ページ2

Blackmagic Pocket Cinema Camera 4Kの「設定」タブの2ページ目には、次の設定が含まれています。

機能ボタンを設定する

Blackmagic Pocket Cinema Camera 4Kの上には3つの機能ボタンがあります。ボタン上の点は、機能1、機能2、機能3を表します。これらは、頻繁に使用される機能にマッピングされ、カメラを使用するとすばやくアクセスできます。

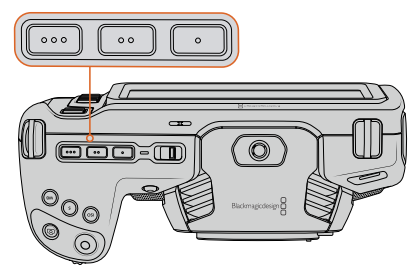

ポケットシネマカメラ4Kの機能ボタンは、ドットで表され、カメラの上部にあります

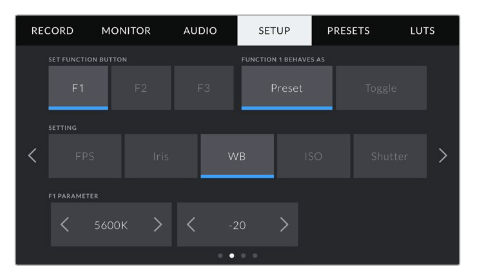

これらのボタンを設定するには、機能ボタンを選択し、その機能に必要な動作、設定、およびパラメータを選択します。



ファンクション1/2/3は以下のように動作します

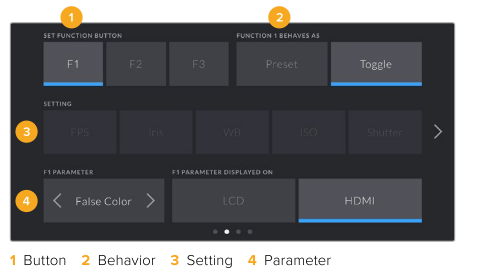

マップしたいファンクションボタンを選択すると、ビヘイビアを選択できます。使用可能なオプションは次のとおりです。

・プリセット

この動作に設定すると、ファンクションボタンを押すと、設定とパラメータの組み合わせが呼び出されます。

プリセットを設定するには、「設定」メニューから使用する設定を選択し、「パラメータ」メニューの両側にある矢印アイコンをタップして設定を調整します。

例えば、f8のプリセットアパーチャを呼び出すようにF1ボタンを設定するには、「プリセット」ビヘイビアを選択し、「アイリス」設定をタップし、f8になるまで「パラメータ」メニューの両側の矢印をタップします。プリセットをタップすると、カメラは以前の設定に戻ります。

・トグルオン/オフ

この動作に設定されている場合、ファンクションボタンを押すと、特定の設定をオンまたはオフに切り替えます。このモードでは、「設定」メニューはグレー表示されています。代わりに、使用可能なオプションをスクロールするには、パラメータメニューの左または右の矢印をタップします。これらは「オフスピード」です
「ガイド」、「フレームガイド」、「フォーカスアシスト」、「偽色」、「ゼブラ」、「グリッド」、「セーフエリアガイド」など、さまざまな機能を備えています。

この設定を適用する出力を選択するには、[オン/オフ切り替え]の動作を使用します。 選択するには、[LCD]と[HDMI]の任意の組み合わせをタップします。 オプションの出力ができない場合
すべての出力に常に適用される「カラーバー」などの「LCD」と「HDMI」の設定は無効になります。

セットアップの設定Page 3

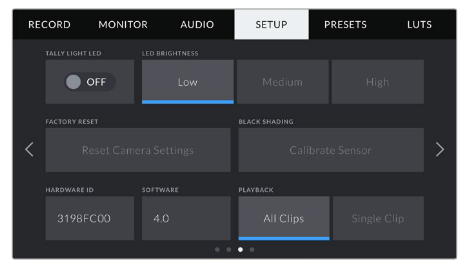

Blackmagic Pocket Cinema Camera 4Kの「設定」タブの3ページ目には、以下の設定が含まれています。

タリーライトLED

Blackmagic Pocket Cinema Camera 4Kには、カメラ前面にタリーライトがあり、カメラの録画中に赤く点灯します。 タリーライトは、「タリーライトLED」スイッチアイコンをタップすることで、有効または無効にすることができます。

LEDの明るさ

Blackmagic Pocket Cinema Camera 4KのタリーライトLEDの明るさを設定するには、「低」、「中」または「高」をタップします。

工場リセット

カメラを工場出荷時の設定にリセットするには、「リセット」ボタンをタップします。 確認ページでこの操作を承認すると、カメラは保存されているLUTとプリセットを消去し、すべての設定をリセットします。 このプロセスを完了するまでに最大2分かかることがあります。

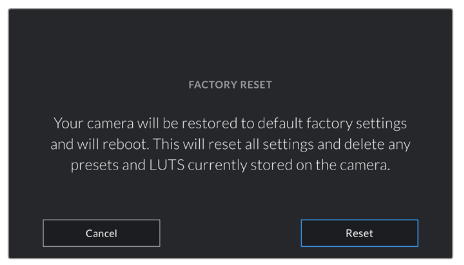

「リセット」を選択すると、あなたの行動を確認するように求められます



ハードウェアID

「ハードウェアID」インジケータは、Blackmagic Pocket Cinema Camera 4Kの8文字の識別子を表示します。これは各カメラに固有です。このIDのより長い32文字バージョンも、RAWおよびProResビデオのメタデータに含まれています。これは、特定のカメラからの映像を特定するのに便利です。

ソフトウェア

Blackmagic Pocket Cinema Camera 4Kにインストールされている現在のソフトウェアのバージョンを表示します。ソフトウェアのアップデートの詳細については、「Blackmagic Camera Setup Utility」セクションを参照してください。再生この設定では、SDカード、CFastカードまたはUSB-CフラッシュディスクからLCDタッチスクリーン上の「単一クリップ」または「すべてのクリップ」を再生するかどうかを選択できます。 「すべてのクリップ」はすべての一致するメディアを順に再生し、「シングルクリップ」は一度に1つのクリップを再生します。これはループ関数にも当てはまります。 「すべてのクリップ」のループを選択すると、記録メディア上のすべてのクリップが再生され、ループします。 「単一クリップ」を選択すると、一度に1つのクリップがループします。

セットアップの設定Page 4

カメラの「設定」タブの4ページ目には、これらのBluetooth®設定が含まれています。

カメラのBluetooth名は、スレートで選択されたカメラの文字、ポケットシネマカメラ4Kの8文字のハードウェアIDです。

Bluetooth®

Bluetoothコントロールを使用すると、ポータブルデバイスからカメラをワイヤレスで制御できます。 ‘Blackmagic Camera Control App’を使用すると、設定を変更したり、メタデータを調整したり、iPadから遠隔地で録画をトリガーすることができます。 「設定」メニューの「Bluetooth」スイッチアイコンをタップして、Bluetoothを有効または無効にします。 Bluetoothを有効にすると、最大30フィート離れたBluetoothデバイスでカメラを検出できます。 Pocket Cinema Camera 4Kは、「Blackmagic SDI Camera Control Protocol」と同じように、Bluetoothコントロールに同じコマンドセットを使用しているため、カメラのほとんどすべての設定をモニタするオプションやオーディオ設定から、カメラに内蔵されているDaVinci Resolve Color Correctorやレンズ制御さえも備えています。

詳細については、https://www.blackmagicdesign.com/au/developer/にある「Blackmagic Camera Control」のドキュメントを参照してください。

初めてカメラとiPadをペア設定するには:

1「設定」メニューの「Bluetooth」スイッチアイコンをタップしてBluetoothを有効にします。

2「Blackmagic Camera Control App」を開き、ペア設定したいPocket Cinema Camera 4Kを選択します。使用可能なカメラは、カメラの文字で、その後に一意のハードウェアIDが続きます。例:A:A0974BEA。

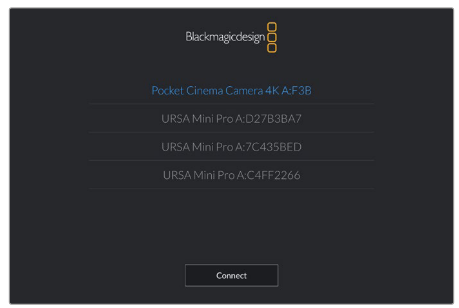

ペア設定したいBlackmagic Pocket Cinema Camera 4Kを選択してください

:Blackmagic Camera Control Appをインストールして、
初めて「場所のアクセスを許可する」かどうか尋ねられます。「アプリを使っているとき」を選択すると、撮影したファイルのメタデータにiPadからのGPS読み取り値が含まれますので、あなたの映像にジオタグを付けることができます。この情報は、Blackmagic DaVinci Resolveバージョン15以降で表示できます。

この情報の使用を許可しない場合は、[never]を選択します。

設定を変更するには、設定、プライバシー、位置情報サービス、iPadのカメラコントロールに移動します。

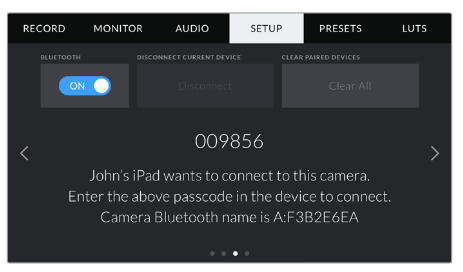

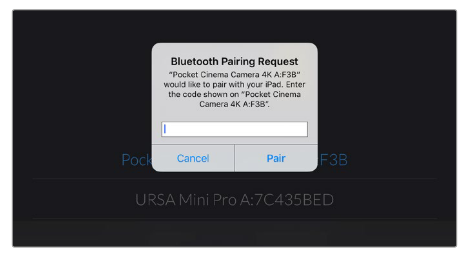

3 初めて接続しようとすると、Blackmagic Camera Control Appは、カメラと対になる6桁のコードを要求します。このコードはカメラのLCD画面に表示されます。このコードをiPadに入力し、「ペア」を押します。

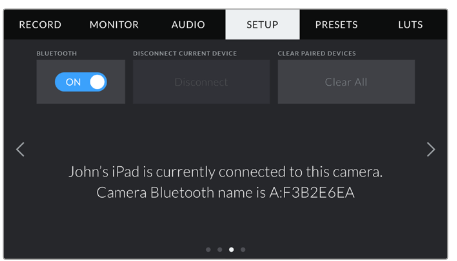

4 Blackmagic Pocket Cinema Camera 4KがiPadに接続すると、ペア設定されていることが確認されます。

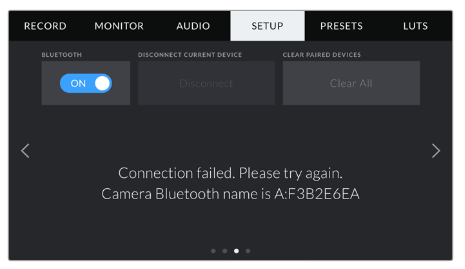

5カメラとiPadのペアリングが失敗すると、カメラにエラーメッセージが表示されます。 もう一度接続してみてください。

 Bluetoothを使用してBlackmagic Pocket Cinema Camera 4Kを制御していない場合は、セキュリティを目的としてBluetoothをオフにすることをお勧めします。



現在のデバイスを切断する

この設定を使用して、Blackmagic Pocket Cinema Camera 4Kを現在ペア設定されているiPadから切り離します。

ペアデバイスのクリア

この設定を使用して、カメラがペア設定されているデバイスのリストをクリアします。

Blackmagic Camera Control Appでカメラを制御する

Blackmagic Pocket Cinema Camera 4KとiPadをペア設定すると、設定を変更したり、メタデータを調整したり、iPadアプリを使用してリモートで録画を開始することができます。

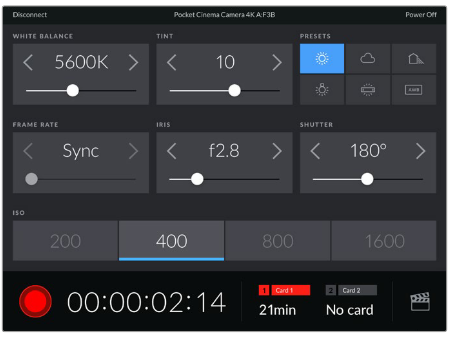

ペア設定が完了すると、Blackmagic Camera Controlアプリケーションにこの画面が表示され、設定を調整して録画を開始できます

右下にあるスレートアイコンをタップして、スレートにアクセスして更新します

Blackmagic Pocket Cinema Camera 4KはBluetooth LEを使用して、ワイヤレス制御用のデバイスと通信します。 これは、ポータブルデバイスで使用されているのと同じタイプのプロトコルであり、バッテリ電力を最小限に抑えます。
